Questão 869715

Engenharia Elétrica e Engenharia Eletrônica · 2015

Questão

ID 869715

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Fluxo de Potência e Estabilidade e Regulação dos Sistemas Elétricos

Ano: 2015 Banca: Fundação CESGRANRIO Órgão: Petrobras Distribuidora

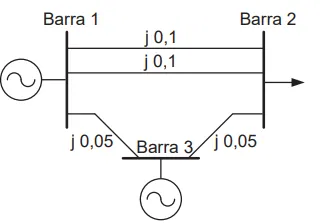

A Figura acima mostra o circuito equivalente de um sistema elétrico de potência, em que as impedâncias das linhas são apresentadas em valores por unidade.

A matriz de admitância de barra, em valores por unidade, desse sistema é

Alternativa A:
\(\begin{pmatrix} -j0,1 & j0,05 & j0,05 \\ j0,05 & -j0,1& j0,05 \\ j0,05 & j0,05 & -j0,1 \end{pmatrix}\)
Alternativa B:
\(\begin{pmatrix} j0,1 & -j0,05 & -j0,05 \\ -j0,05 & j0,1 & -j0,05 \\ -j0,05 & -j0,05 & j0,1\end{pmatrix}\)
Alternativa C:
\(\begin{pmatrix} -j20 & j20 & j20 \\ j20 & -j20 & j20 \\ j20 & j20 & -j20 \end{pmatrix}\)
Alternativa D:
\(\begin{pmatrix} -j40 & j20 & j20 \\ j20 & -j40 & j20 \\ j20 & j20 & -j40 \end{pmatrix}\)
Alternativa E:
\(\begin{pmatrix} j40 & -j20 & -j20 \\ -j20 & j40 & -j20 \\ -j20 & -j20 & j40 \end{pmatrix}\)
