Questão 869712

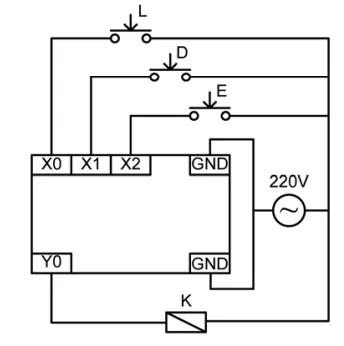

Considere o diagrama esquemático de um dispositivo lógico programável (PLC), usado para acionar um equipamento, onde:

• L é uma botoeira de pulso para ligar o equipamento;

• D é uma botoeira de pulso para desligar o equipamento;

• E é uma botoeira de “soco” (com trava) para desligamento emergencial do equipamento;

• K é o contator responsável por energizar o equipamento.

O diagrama de contato que corresponde ao esquema do PLC é o seguinte:
