Questão
ID 869698Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2015 Banca: Fundação CESGRANRIO Órgão: Petrobras Distribuidora

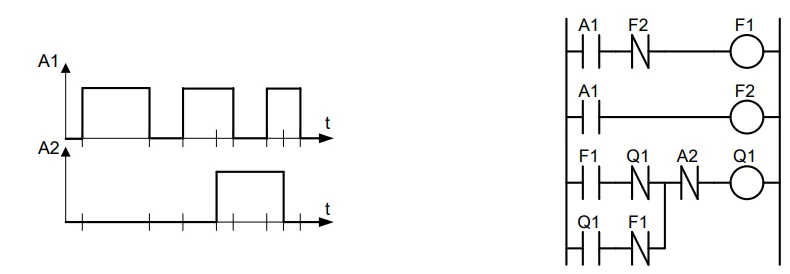

Considere o diagrama de contato abaixo e suas representações temporais das entradas A1 e A2.

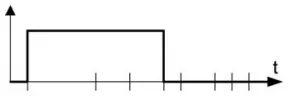

O diagrama que apresenta corretamente a resposta temporal de Q1 é o seguinte:
