Questão 869674

Engenharia Elétrica e Engenharia Eletrônica · 2015

Questão

ID 869674

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes, Retificadores e Inversores Estáticos

Ano: 2015 Banca: Fundação CESGRANRIO Órgão: Petrobras Distribuidora

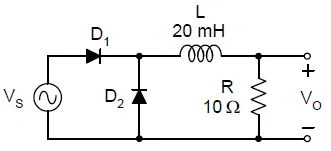

Na Figura abaixo é apresentado o diagrama esquemático de um circuito retificador com carga RL, onde os diodos D₁ e D₂ são ideais.

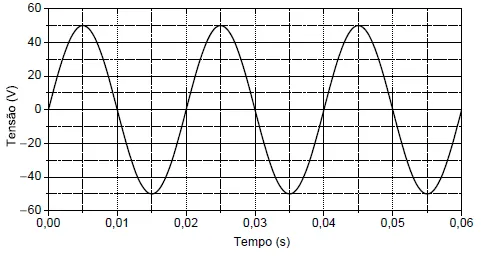

A forma de onda da tensão V_S aplicada à entrada do circuito retificador é exibida no gráfico da figura abaixo.

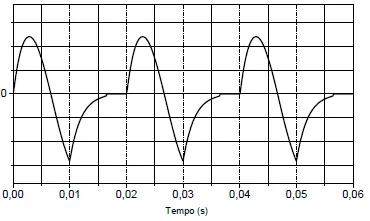

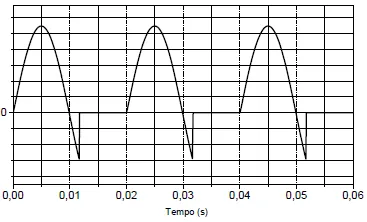

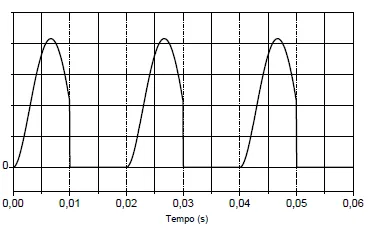

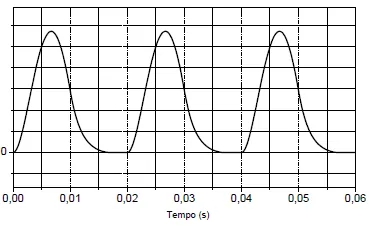

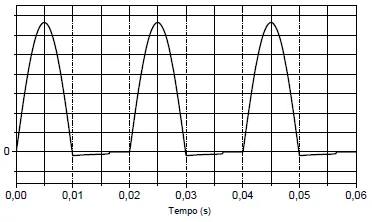

Desse modo, a forma de onda exibida na tela de um osciloscópio, ao se medir a tensão V_O na saída do retificador, será:
