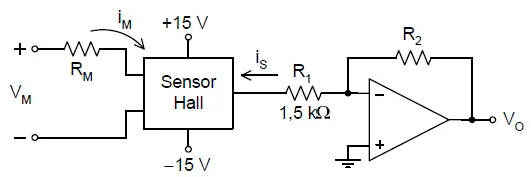

O circuito apresentado na Figura abaixo será empregado na medição de uma tensão V_M, que pode atingir até 1.000 V. Para efetuar essa medição, foi adotado um sensor de Efeito Hall capaz de produzir uma corrente de saída i_S proporcional à corrente i_M em seus terminais de entrada, na razão \(\frac{i_M}{i_S}=\frac{5}{1}\) . De acordo com o manual do fabricante, o sensor de Efeito Hall apresenta uma impedância de entrada desprezível no lado de alta tensão e admite uma corrente de entrada i_M de até 10 mA.

Para esse projeto, foi especificado que a tensão na saída V_O deve ser igual a 10 V quando a tensão V_M atingir o seu valor máximo. Além disso, o amplificador operacional empregado nesse circuito pode ser considerado ideal. Dessa forma, os valores, em kΩ, que as resistências R, que as resistências R_M e R₂ devem assumir são, respectivamente,
