Questão
ID 869454Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Máquinas de Corrente Contínua
Ano: 2015 Banca: Fundação CESGRANRIO Órgão: Petrobras Distribuidora

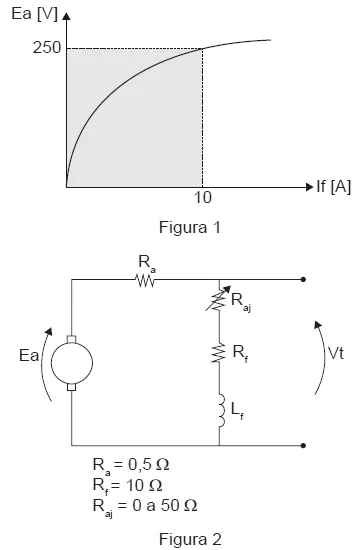

Um gerador de corrente contínua tipo shunt possui sua curva de magnetização apresentada na Figura 1, e seu circuito equivalente apresentado na Figura 2.
A tensão terminal do gerador operando em vazio é 250 V.
Diante do exposto, o valor de Raj, em ohms, é
