Questão
ID 869176Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2008 Banca: Fundação CESGRANRIO Órgão: Petrobras Distribuidora

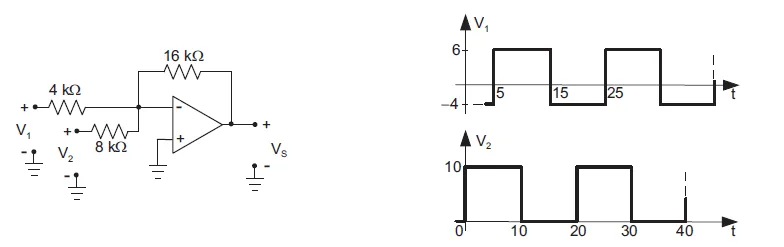

A figura acima apresenta um circuito ativo e os gráficos dos sinais periódicos V1 e V2. O amplificador operacional pode ser considerado ideal. No intervalo de tempo correspondente a um período de V1, o nível médio do sinal VS da saída do circuito é
