Questão
ID 869152Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2008 Banca: Fundação CESGRANRIO Órgão: Petrobras Distribuidora

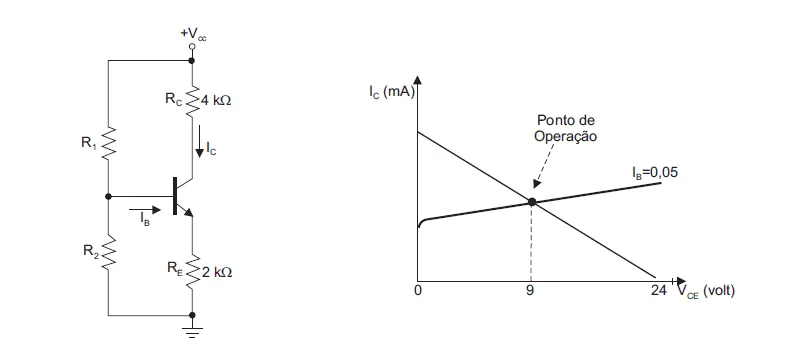

As figuras acima mostram um circuito eletrônico com transistor NPN polarizado e, ao lado, o gráfico da reta de carga da correspondente polarização. Com base nos dados apresentados nas figuras, o valor do ganho BETA do transistor é
