Questão 868901

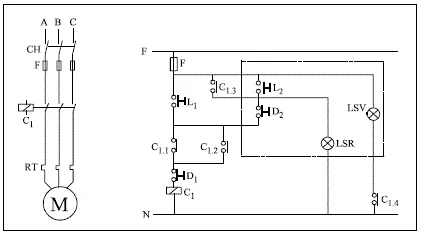

Os circuitos terminais de alimentação dos motores de indução trifásicos para aplicações normais exigem dispositivos específicos que diferem dos circuitos comuns para iluminação e tomadas. Entre esses dispositivos, destacam-se aqueles para ligar, ou partir, e desligar o motor de forma segura, com os seus respectivos circuitos de controle. A figura acima apresenta os circuitos de força e de comando para uma chave de partida direta de motor de indução trifásico com rotor em gaiola. Com o auxílio dessa figura, julgue os itens que se seguem, acerca dos procedimentos de acionamento e controle dos motores de indução trifásicos.

Na partida do motor, enquanto ele estiver sendo acionado manualmente, a botoeira L₁ permanece fechada, energizando as bobinas do contator C₁ e partindo o motor. Retirado o acionamento manual, essa botoeira retorna à sua posição normal, mantendo o motor em marcha, devido aos contatos auxiliares de selo C_1.2 e C_1.3 do contator C₁ permanecerem fechados, mas a lâmpada de sinalização vermelha (LSR) se apaga e a verde (LSV) permanece acessa.
