Questão 868849

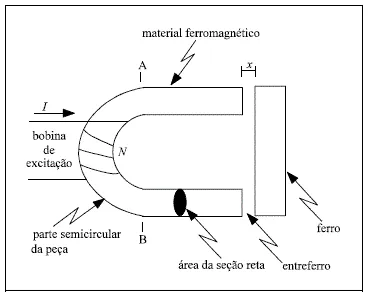

A figura acima apresenta um eletroímã utilizado para exercer uma força F em uma peça de ferro, a qual pode ser conectada a uma outra peça usada para exercer pressão sobre um meio viscoso (ausente na figura). Cada região de entreferro apresenta uma largura x igual a 1 mm e a bobina de excitação, com N espiras, é percorrida por uma corrente I. A área da seção reta do núcleo, na região do entreferro, é de 500 mm². A parte do eletroímã onde está enrolada a bobina é semicircular no plano da figura, entre os pontos A e B. Assume-se que tanto o material ferromagnético quanto a peça de ferro apresentam permeabilidade magnética infinita, enquanto, no entreferro, a permeabilidade magnética •₀ é igual a 4• × 10^•7 H/m. Julgue os itens a seguir, acerca do aspecto construtivo e da operação do eletroímã da figura, desprezando o efeito de frangeamento do fluxo no entreferro.

A força magnética no entreferro é proporcional à corrente I que atravessa a bobina de excitação.
