Questão 868828

Engenharia Elétrica e Engenharia Eletrônica · 2001

Questão

ID 868828

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Filtros e Fontes/Geradores de Sinais

Ano: 2001 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

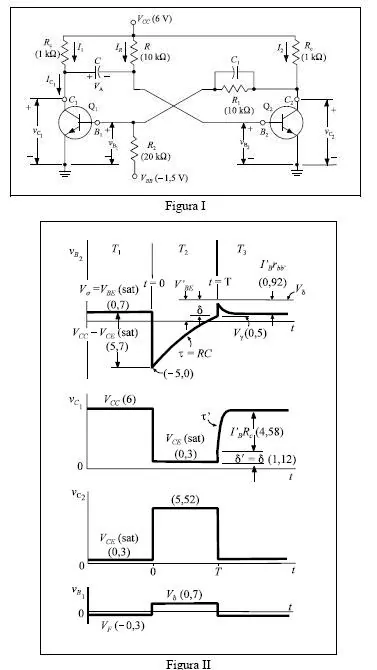

A figura I acima mostra um circuito multivibrador transistorizado, em que Q₁ e Q₂são transistores idênticos. As formas de onda observadas em alguns pontos desse circuito são apresentadas na figura II. Julgue os itens a seguir, relativos ao circuito e às formas de onda observadas.

O coletor de Q₂ pode ser utilizado como um gerador de onda quadrada.
