Questão
ID 868739Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Álgebra Booleana
Ano: 2001 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

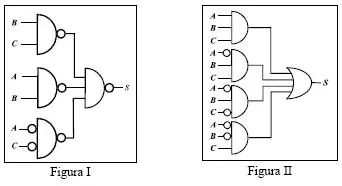

As figuras I e II acima mostram dois circuitos digitais combinacionais com as entradas A, B e C e a saída S. Julgue os itens seguintes, relativos aos circuitos e à tabela verdade mostrada abaixo.
É possível implementar uma expressão lógica que realiza a tabela verdade usando apenas portas lógicas do tipo não-ou (NOR).
