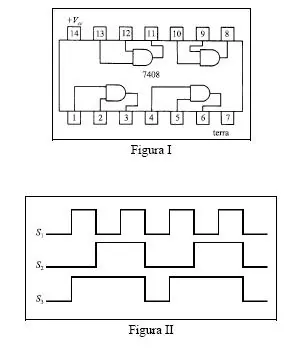

As figuras I e II acima mostram, respectivamente, um circuito integrado do tipo TTL padrão e um conjunto de três sinais digitais S1, S2 e S3. Considere que o dispositivo está em perfeito estado e, quando for o caso, corretamente alimentado. Nessas condições, julgue os itens abaixo, relativos a esse dispositivo TTL.
Se os pinos 1 e 2 estiverem em aberto (flutuando), o nível lógico na saída correspondente ao pino 3 será igual ao nível lógico baixo TTL, que é inferior a 2 V.
