Questão 868158

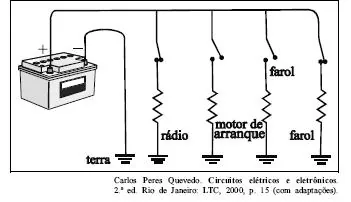

A figura acima mostra o esquema de uma bateria que alimenta componentes elétricos de um carro a uma tensão de 12 volts. No circuito da figura, cada um dos componentes é representado por uma resistência suposta linear. Encontram-se na posição "ligado": o rádio e um dos faróis e na posição "desligado": o motor de arranque e o outro farol. A carcaça metálica do carro, representada pelo símbolo "terra", fecha o circuito até o pólo negativo da bateria. Com base nas informações e na figura, julgue os itens que se seguem.

Os componentes na posição "ligado" estão em série com a bateria.
