Questão
ID 867755Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

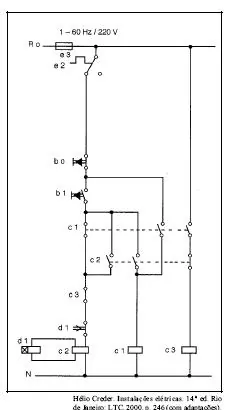

A figura acima mostra o diagrama de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os seguintes itens, relativos ao acionamento e ao diagrama.
Uma vez que não foi colocado um contato normalmente fechado de c2 em série com a bobina de c3 nem com a bobina de c1, o contato normalmente fechado de c3 em série com a bobina de c2 deveria ser retirado, para o perfeito funcionamento do acionamento.
