Questão 867737

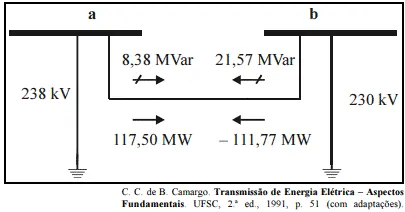

A figura a seguir mostra uma linha de transmissão em 230 kV, 60 Hz, comprimento igual a 236 km, interligando os terminais a e b de um sistema elétrico de potência hipotético. Na figura, são indicados os resultados do fluxo de potência para uma determinada situação (pela convenção, o fluxo ativo é representado por setas contínuas, enquanto o fluxo de reativo é indicado por uma seta cortada por um traço inclinado). Os resultados foram obtidos considerando uma abertura angular de 15º entre os terminais e tensões de operação nos terminais a e b iguais a 238 kV e 230 kV, respectivamente. Para efeito de cálculo, a linha foi representada por uma impedância série equivalente. Neste caso hipotético, o efeito das capacitâncias não foi considerado.

Com relação à descrição e aos dados acima, julgue os itens subseqüentes.

Se a capacitância da linha fosse considerada nos cálculos e o módulo das tensões nos dois terminais fossem mantidos, a nova soma dos fluxos de potência reativa de cada terminal para a linha seria superior a 30 MVar.
