Questão
ID 867717Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Representação em Valores por Unidade (p.u.)
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

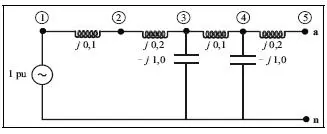

A figura acima mostra um circuito equivalente de um sistema elétrico de potência com todos os valores das grandezas em pu. Em relação aos valores indicados no circuito, a tensão da fonte é igual a 1 pu e os demais referem-se a valores de impedância de cada elemento de circuito. Com relação a esse circuito, julgue os itens que se seguem.
O elemento (3,3) da matriz de admitância nodal, cujo terra de referência é representado pelo ponto n, é igual a -j14 pu.
