Questão
ID 866299Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

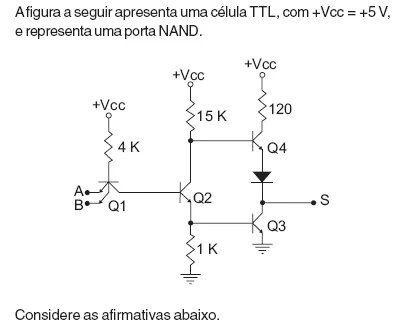

I - Quando as entradas A e B forem iguais a +5 V, o transistor Q1 estará cortado.
II - O transistor Q4 é útil para permitir a drenagem de corrente pela saída S quando existir uma carga resistiva conectada entre S e terra.
III - Quando as entradas A e B forem iguais a +2,8 V, o transistor Q3 estará em saturação.
A(s) afirmativa(s) correta(s) é(são):
