Questão
ID 866288Disciplina: Engenharia Mecatrônica
Assunto: Controlador Lógico Programável
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

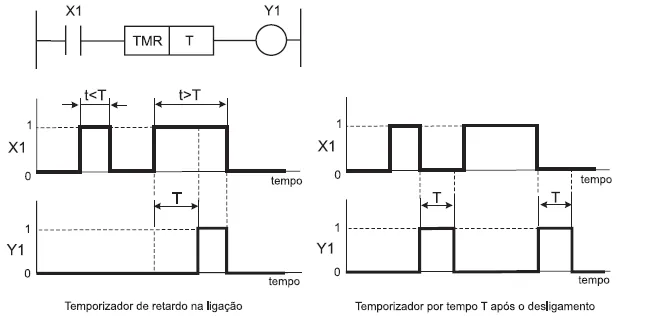

A figura abaixo caracteriza uma instrução em diagramas de contato para um determinado CLP de um temporizador com retardo de ligação.
Considerando que C1 e C2 são variáveis binárias auxiliares do CLP, o trecho de programa, em diagrama de contatos, que implementa a função de temporizador por tempo fixo após o desligamento, também ilustrada na figura, é:
