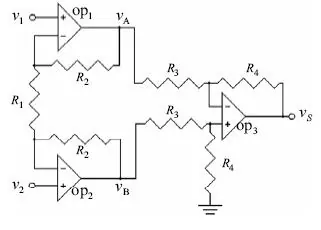

A figura acima mostra um circuito muito utilizado em instrumentação eletrônica. Considerando que todos os componentes que constituem o circuito sejam ideais e que os amplificadores sejam alimentados por fontes simétricas de +12 V e -12 V, julgue os itens subseqüentes.
A parte do circuito formado pelo amplificador operacional op 3 e pelos resistores R 3 e R 4 é denominada integrador analógico, pois realiza a operação de integração da diferença dos sinais de entrada.
