Questão
ID 865476Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

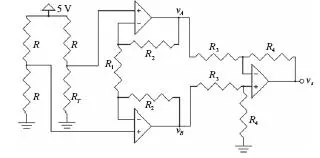

A figura acima mostra um circuito para medida da temperatura, em que é utilizado um termistor NTC, representado no circuito por R T . Os resistores R têm a mesma resistência que o termistor quando este está à temperatura de 25 o C. Com relação a esse circuito, julgue os seguintes itens.
Quando há aumento de temperatura a ser medida, há diminuição na tensão de saída v s .
