Questão 865383

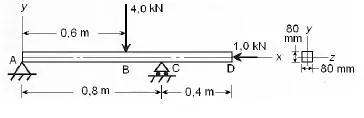

A figura acima mostra uma viga de alumínio (E = 70 GPa, L = 0,3) apoiada por um pino em uma extremidade e por um apoio deslizante a do seu comprimento. A viga, com comprimento total de 1,2 m e secção quadrada com lado de 80 mm, está submetida a uma carga vertical de 4,0 kN na metade do comprimento e a uma carga horizontal de 1 kN na extremidade livre (ponto D). Considerando essa situação, julgue os itens subseqüentes.

A figura seguinte representa corretamente o diagrama de esforço cortante do sistema apresentado.
