Questão 864715

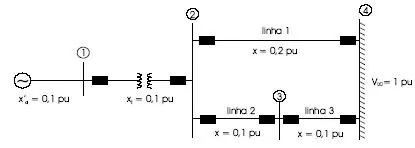

Considere o sistema elétrico de potência mostrado na figura acima. Utilize o modelo clássico de representação de máquina síncrona para estudos de estabilidade. Considere apenas as reatâncias dos equipamentos, como indicado no diagrama unifilar. O gerador supre uma carga, conectada na barra infinita, a qual absorve potência ativa igual a 0,8 pu com fator de potência indutivo também igual a 0,8. A tensão na barra infinita é mantida igual a 1 pu. Sabendo que a tensão do gerador atrás da reatância transitória é igual a 1,204 pu e o ângulo inicial do rotor da máquina é igual a 11,5º, julgue os próximos itens.

Caso ocorra uma falta trifásica na barra 3, nessa situação, mesmo durante o intervalo da falta, haverá fluxo de potência ativa para a carga.
