Questão
ID 864673Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

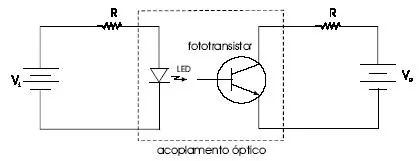

A figura acima mostra o circuito de um acoplador óptico adequadamente dimensionado para captação de um sinal de tensão. No circuito, existe um diodo emissor de luz (LED) que fica próximo a um fototransistor, sendo ambos encapsulados em um mesmo invólucro. A respeito do funcionamento desse circuito, julgue os itens subseqüentes.
Em um acoplador óptico, os terras do circuito de entrada (circuito do lado esquerdo, compreendendo os componentes até o LED) e do circuito de saída (circuito do lado direito, a partir do fototransistor) são necessariamente os mesmos, isto é, os dois circuitos têm o mesmo referencial.
