Questão
ID 864672Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

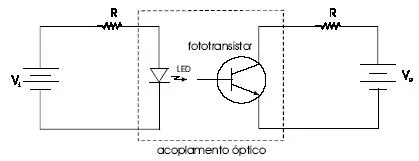

A figura acima mostra o circuito de um acoplador óptico adequadamente dimensionado para captação de um sinal de tensão. No circuito, existe um diodo emissor de luz (LED) que fica próximo a um fototransistor, sendo ambos encapsulados em um mesmo invólucro. A respeito do funcionamento desse circuito, julgue os itens subseqüentes.
Uma variação de tensão Vi provoca variação na corrente elétrica que circula pelo LED. Esse processo fará que varie a corrente no fototransistor, proporcionando, assim, variação na tensão entre o coletor e o emissor.
