Questão
ID 864671Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

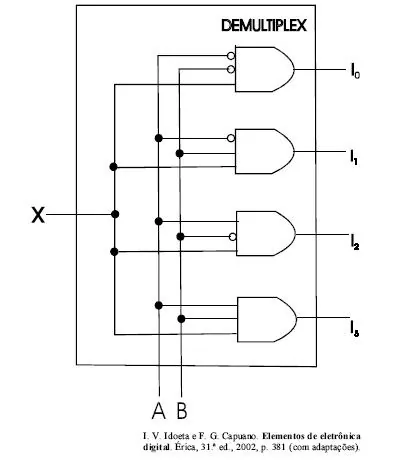

O circuito lógico mostrado na figura acima ilustra a aplicação de um demultiplexador. Nesse circuito, o sinal de entrada, X, aparece em uma e somente uma das quatro portas de saída (I 0 , I 1 , I 2 e I 3 ), de acordo com o controle efetuado por meio das variáveis lógicas A e B. Considerando essas informações, julgue o próximo item.
Para a situação em que A e B assumem, respectivamente, os níveis lógicos um e zero, o sinal X aparecerá na saída I 3 .
