Questão
ID 864663Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Partida e Controle de Velocidade
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

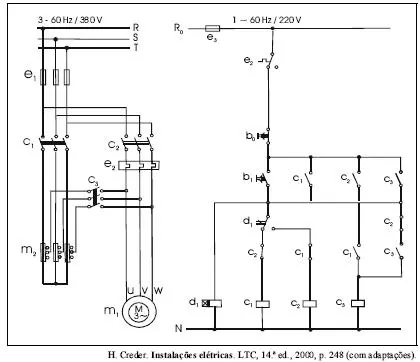

A figura acima mostra os circuitos de força e de comando para o acionamento de um motor de indução trifásico. Para o acionamento, é utilizado um esquema elétrico que consiste na inserção automática de autotransformador indicado por m 2 , conforme controle efetuado via circuito de controle. A respeito dessas informações e do funcionamento dos elementos dos circuitos, julgue os itens subseqüentes
O botão b1 serve para dar a partida no motor e o botão b0 é usado para desligá-lo.
