Questão
ID 863758Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Equivalentes e Circuitos Magnéticos
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

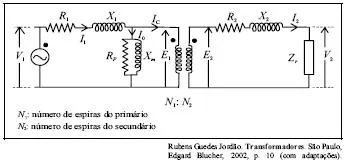

A figura acima ilustra o circuito equivalente de um transformador cujo núcleo é de material ferromagnético. Considerando-se na figura que os índices 1 e 2 representem, respectivamente, os lados primário e secundário do transformador, julgue os itens a seguir.
As impedâncias R2 + jX2 e Zr , quando referidas ao primário, devem ser multiplicadas pela relação de transformação
