Questão
ID 863755Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Perdas, Rendimento, Torque, Potência, Ângulo de Potência e Funcionamento Geral
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

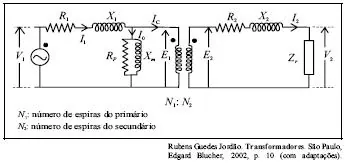

A figura acima ilustra o circuito equivalente de um transformador cujo núcleo é de material ferromagnético. Considerando-se na figura que os índices 1 e 2 representem, respectivamente, os lados primário e secundário do transformador, julgue os itens a seguir.
As perdas no núcleo do transformador, representadas pela potência dissipada na resistência Rp , correspondem às perdas por histerese e por corrente parasita.
