Questão
ID 863695Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Resposta em Frequência
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

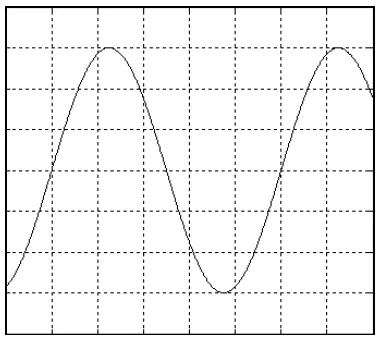

Considere que um técnico tenha medido, com osciloscópio analógico, uma onda senoidal, e que a figura acima ilustre de forma acurada a medida obtida. Considere também que o eixo dos tempos esteja ajustado para 1 milisegundo por divisão e que a escala vertical esteja ajustada para 0,5 volt por divisão. Nessa situação, julgue os itens que se seguem.
A freqüência da onda senoidal é inferior a 300 Hz.
