Questão 863436

Engenharia Mecatrônica · 2008

Questão

ID 863436

Disciplina: Engenharia Mecatrônica

Assunto: Diagramas de Esforços

Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

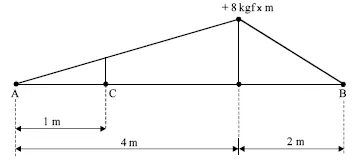

A figura acima representa o diagrama dos momentos fletores de uma viga biapoiada nos pontos de apoio A e B. Desprezando-se o peso próprio da viga, assinale a opção correta

Alternativa A:
O esforço cortante no ponto A, em módulo, é superior a 4 kgf.
Alternativa B:
A força na viga corresponde a uma carga distribuída de valor igual a 4 kgf/m que atua em um ponto do vão situado a 2 m a partir do ponto B.
Alternativa C:
A reação do apoio no ponto B é, em módulo, igual a +2 kgf.
Alternativa D:
No ponto do vão da viga, que está a 2 m do ponto B, o diagrama de esforço cortante apresenta uma descontinuidade de 6 kgf, em módulo.
Alternativa E: Na seção transversal da viga correspondente ao do ponto C, o
esforço cortante é igual a - 4 kgf.
