Questão
ID 863215Disciplina: Engenharia Mecatrônica
Assunto: Controlador Lógico Programável
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

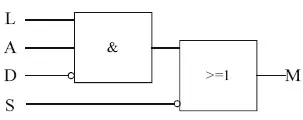

Blocos de funções podem ser utilizados para a programação de controladores lógico-programáveis e permitem especificar algoritmos ou ações aplicados aos dados de entrada. Considere o acionamento de um motor utilizando blocos de funções, conforme ilustrado a seguir.
De acordo com o diagrama acima, para qual combinação de sinais L, A, D e S, nessa ordem, o motor estará ligado?
