Questão 863199 de Engenharia Mecatrônica - CESPE CEBRASPE 2008

Questão

ID 863199

Disciplina: Engenharia Mecatrônica

Assuntos: Redes Industriais e Protocolos (Modbus, Profibus, CAN, Ethernet/IP)

Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

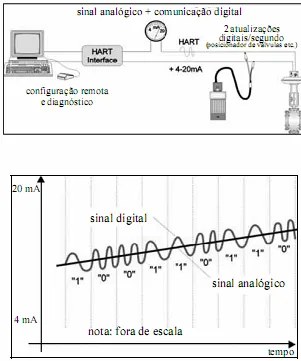

Transmissores inteligentes permitem a comunicação e a configuração de sensores pela criação de uma rede digital. O protocolo HART (highway addressable remote transducer) permite a sobreposição do sinal de comunicação digital aos sinais analógicos de 4-20 mA, sem interferência, na mesma fiação, conforme ilustrado pelas figuras a seguir.

A partir dessas informações, assinale a opção incorreta.

Alternativa A:
O protocolo HART usa modulação por chaveamento por deslocamentos de freqüência (FSK) para sobrepor os sinais de comunicação digital aos de 4-20 mA. Por ser o sinal digital FSK simétrico em relação a zero, não existe nível DC associado ao sinal e, portanto, ele não interfere no sinal de 4-20 mA.
Alternativa B:
A configuração dos sensores, que são microcontrolados, sempre exige uma breve parada do processo.
Alternativa C:
O mestre primário pode ser tanto um SDCD (sistema digital de controle distribuído) como um CPL (controlador lógico programável).
Alternativa D:
Os mestres secundários, como os terminais portáteis de configuração, podem ser conectados em qualquer ponto da rede.
Alternativa E:
O HART é um protocolo do tipo mestre/escravo, o que significa que um instrumento de campo (escravo) somente responde quando perguntado por um mestre.
