Questão 862134

Engenharia Mecatrônica · 2010

Questão

ID 862134

Disciplina: Engenharia Mecatrônica

Assunto: Medição de Vazão

Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

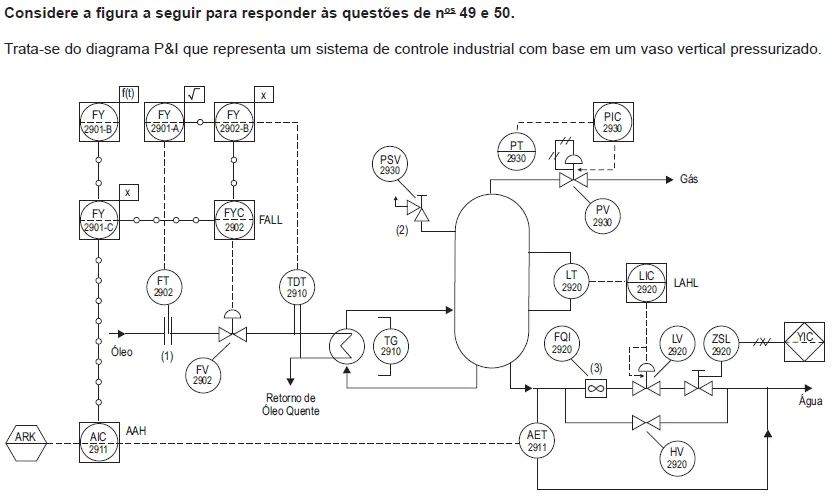

Examinando o diagrama, constata-se que os dispositivos 1, 2 e 3, correspondem, respectivamente, a

Alternativa A: placa de orifício com tomadas no flange ou canto, válvula manual de controle e medidor de vazão tipo sônico.
Alternativa B: bocal de vazão, válvula reguladora de pressão com tomada externa e tubo Pitot de média.
Alternativa C: placa de orifício com tomadas na vena contracta, válvula de segurança e alívio de pressão, medidor de vazão tipo
deslocamento positivo.
Alternativa D: tubo Venturi, válvula de alívio piloto-operada e medidor de vazão tipo área variável.
Alternativa E: disco de ruptura por vácuo, válvula reguladora de pressão diferencial e medidor de vazão tipo magnético.
