Questão 861571

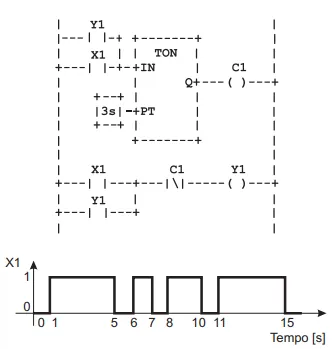

No programa LADDER da figura acima, X1, Y1 e C1 são variáveis booleanas na memória de um CLP, e TON é um temporizador com atraso no acionamento, com tempo especificado em segundos. Considere que, em t = 0, todas as variáveis estejam em nível lógico 0 e o temporizador, zerado. Se X1 possui o comportamento especificado no gráfico, o tempo total, em segundos, em que Y1 permanece em nível lógico 1 no intervalo de 0 a 15s, é
