Questão 861554

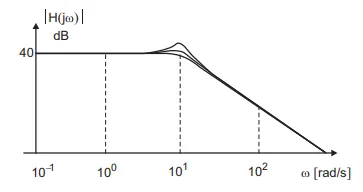

A figura acima mostra diagramas de Bode em amplitude para uma função de transferência arbitraria H(s) de 2ª ordem. As três curvas foram obtidas pela variação de um dado parâmetro do sistema. Sobre este diagrama, considere as seguintes afirmativas:

I - a curva que apresenta o pico máximo tem a menor razão de amortecimento;

II - a amplitude de 0 dB ocorre na frequência de 100 rad/s, para todas as curvas;

III - o sistema, cujo diagrama apresenta o pico máximo, tem os pólos sobre o eixo imaginário;

IV - a Função de Transferência obedece ao seguinte limite: \(\lim_{S \rightarrow 0}\) [H(s)] = 40, para todas as curvas.

É(São) correta(s) APENAS a(s) afirmativa(s)
