Questão
ID 861545Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

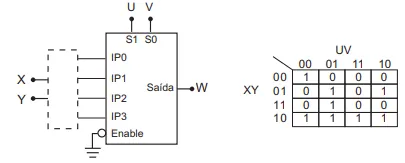

A figura acima ilustra um multiplexador de 4 entradas para 1 saída e o mapa de Karnaugh a ser implementado para o sinal digital W através do circuito. Os sinais S1 e S0 são as entradas de controle do integrado, onde S1 representa o bit mais significativo. O bloco tracejado deverá conter os circuitos que conectarão os sinais X e Y às entradas do multiplexador. A fim de reproduzir o mapa de Karnaugh, qual é a expressão booleana do circuito que será conectado ao pino IP2?
