Questão 859878

Engenharia Elétrica e Engenharia Eletrônica · 2011

Questão

ID 859878

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Combinatórios

Ano: 2011 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

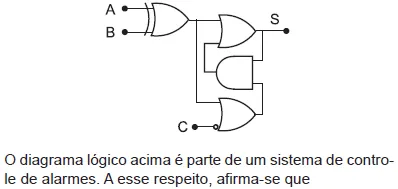

Alternativa A:
caso A seja nível lógico 1, B seja nível lógico 0 e C seja nível lógico 0, o ponto S será nível lógico 1.
Alternativa B:
caso A seja nível lógico 0, B seja nível lógico 1 e C seja nível lógico 1, o ponto S será nível lógico 0.
Alternativa C:
caso A e C sejam nível lógico 1 e B seja nível lógico 0, o ponto S será nível lógico 0.
Alternativa D:
caso A e B sejam nível lógico 0 e C seja nível lógico 1, o ponto S será nível lógico 1.
Alternativa E:
caso A, B e C sejam nível lógico 0, o ponto S será nível lógico 1.
