Questão 858656

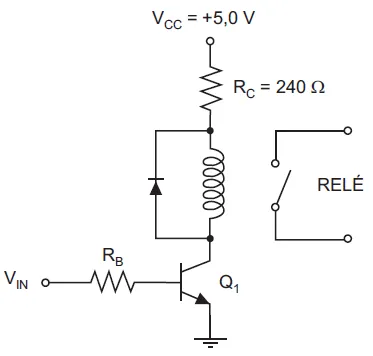

Para acionar um relé a partir de um circuito de controle digital, um engenheiro montou o circuito apresentado acima. Quando a tensão na entrada V_IN for igual a + 5,0 V (nível lógico alto), o transistor Q₁ fará passar uma corrente pela bobina do relé, provocando o fechamento da chave. No projeto, o engenheiro empregou um transistor cujo parâmetro β pode assumir valores entre 100 e 400, de acordo com o manual do fabricante.

Considerando que Q₁ apresenta V_BE = 0,7 V e V_CE = 0,2 V no modo de saturação, qual o limite máximo que a resistência R_B pode assumir de maneira a garantir que Q₁ opere na saturação quando V_IN = + 5,0 V?
