Questão 858533

Engenharia Elétrica e Engenharia Eletrônica · 2011

Questão

ID 858533

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2011 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

Considere as informações a seguir para responder às questões de n^os 53 e 54.

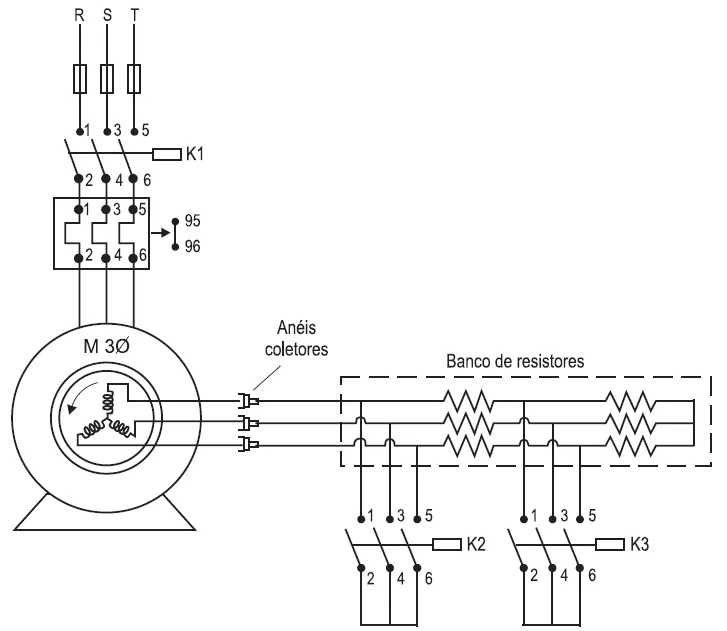

O esquema apresentado acima é de acionamento de um motor trifásico de rotor bobinado. Nesse circuito, um banco de resistores é conectado ao rotor do motor através dos anéis coletores, enquanto que o estator é conectado à rede elétrica através da contatora K1.

Observando o diagrama apresentado, tem-se como procedente a seguinte situação:

Alternativa A:
Quando a contatora K1 está acionada, estando os contatos K2 e K3 fechados, o motor estará operando a vazio.
Alternativa B:
Quando a contatora K1 está acionada, estando os contatos de K2 e K3 abertos, o motor estará operando com máxima resistência no rotor.
Alternativa C:
Quando as contatoras K2 e K3 estão acionadas, estando os contatos de K1 abertos, o motor estará operando no modo realimentado.
Alternativa D:
O acionamento de K1 e de K2 simultaneamente pode causar danos ao motor, pois o mesmo estará operando em curto-circuito.
Alternativa E:
O acionamento da contatora K3 proporciona o paralelismo do banco de resistores com o enrolamento do rotor, resultando na menor resistência possível no rotor.
