Questão
ID 858518Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Impedâncias de Sequência e Diagramas de Sequências (Componentes Simétricos)
Ano: 2011 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
O lado de baixa tensão (BT) de um transformador trifásico é ligado em Y com o neutro solidamente aterrado. O lado de alta tensão (AT) é ligado em triângulo. Sabe-se que a impedância de sequência zero do transformador é Z0.

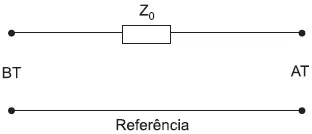

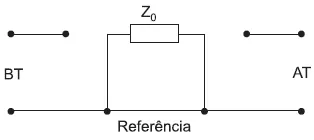

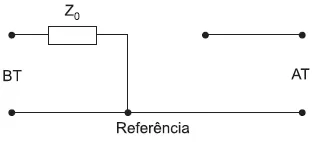

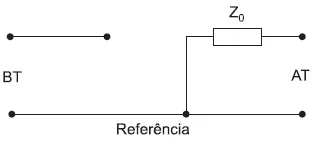

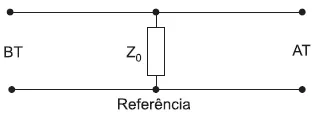

Considerando-se as grandezas em valores por unidade, na base do transformador, o circuito equivalente de sequência zero desse transformador é
