Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

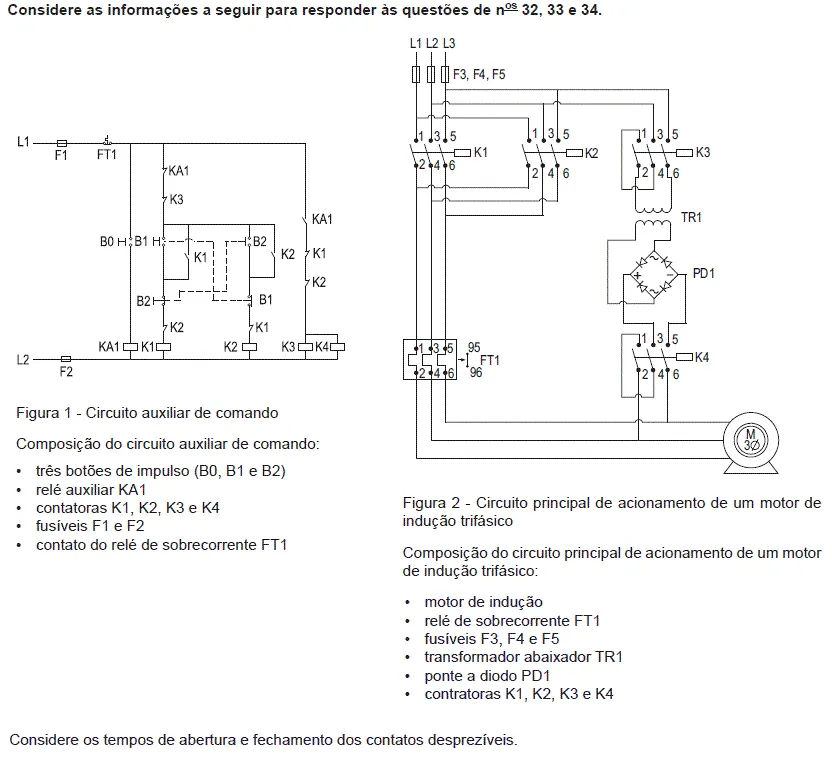

A partir da análise dos circuitos das Figuras 1 e 2, considere as afirmativas abaixo.
I - As contatoras K1 e K2 são acionadas sempre simultaneamente.
II - O relé de sobrecorrente FT1 protege o motor de indução apenas quando o motor é energizado através do acionamento
da contatora K1.
III - Ao pressionar os botões de impulso B0 e B1 simultaneamente, serão acionadas apenas as contatoras K3 e K4.
Está correto APENAS o que se afirma em
