Questão
ID 856106Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2017 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

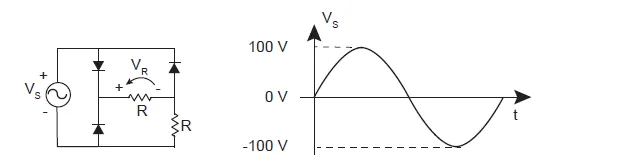

Um retificador do tipo ponte a diodo completa foi montado de forma errada, pois se substituiu um dos diodos por uma resistência de valor igual ao da carga. O retificador está mostrado na Figura abaixo, assim como a forma de onda da fonte que o alimenta.

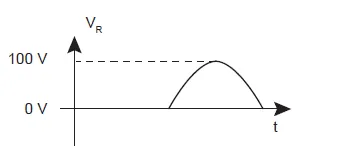

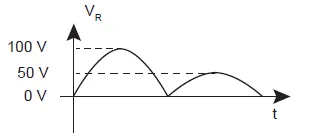

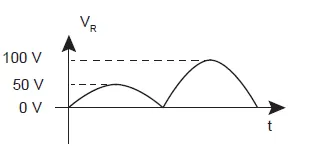

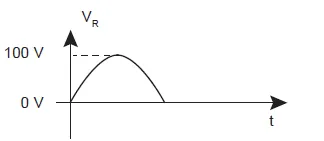

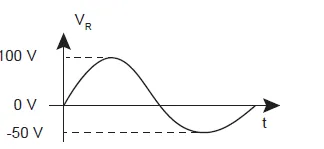

De acordo com a polaridade indicada e considerando-se os diodos ideais, qual será a forma de onda na tensão da carga?
