Questão 856095

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 856095

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais

Ano: 2017 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

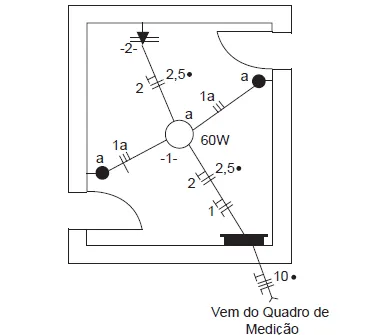

A planta abaixo apresenta o esquema unifilar do projeto de instalação elétrica de um cômodo.

Nesse projeto, constata-se que o circuito

Alternativa A: 1 aciona um ponto de luz no teto e um ponto de luz na
parede (arandela) através de um interruptor simples,
localizado próximo à porta da esquerda.
Alternativa B: 1 aciona um ponto de luz no teto através de dois interruptores
paralelos, localizados próximos às duas
portas do cômodo.
Alternativa C: 1 aciona um ponto de luz no teto através de dois interruptores
simples bipolares, localizados próximos às
duas portas do cômodo.
Alternativa D: 2 alimenta uma tomada baixa com dois condutores
fase e um condutor terra.
Alternativa E: 2 alimenta uma tomada alta com dois condutores fase
e um neutro.
