Questão 855891

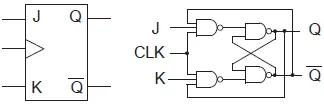

O flip-flop é um circuito digital pulsado capaz de servir como memória de um bit. Sua utilização principal é na construção de unidades de armazenamento de dados em dispositivos eletrônicos. A Figura a seguir apresenta um flip-flop tipo J-K e sua estrutura lógica. Ele possui dois sinais de entrada J e K, além de uma entrada pulsante, o clock (CLK).

Sobre o flip-flop tipo J-K, considere as afirmativas a seguir:

I - Quando houver variação do clock, o valor guardado no flip-flop será mantido se J e K forem ambos iguais a 0.

II - Quando houver variação no clock, se os valores de J e K forem diferentes, a saída será 0 se K = 1.

III - Quando houver variação no clock, se os valores de J e K forem diferentes, o valor guardado no flip-flop será mantido se J = 0.

É(São) correta(s) APENAS a(s) afirmativa(s):
