Questão
ID 855812Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

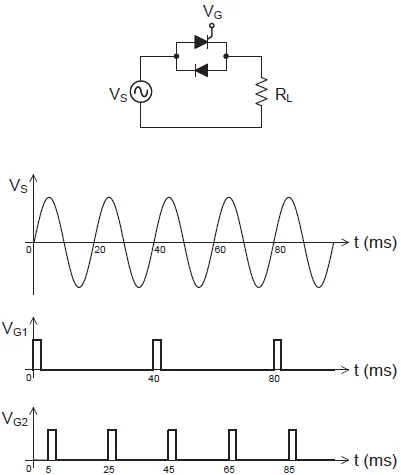

O circuito da Figura abaixo tem como objetivo controlar a potência elétrica entregue pela fonte de tensão VS para a resistência de carga RL. Nesse circuito, a fonte VS entrega uma tensão alternada senoidal com frequência de 50 Hz, conforme a forma de onda mostrada no gráfico a seguir.
Considerando-se desprezíveis as quedas de tensão no SCR e no diodo quando estes estão em condução, a potência média dissipada no resistor RL é igual a 24 W quando a tensão de controle VG apresenta a forma de onda VG1 exibida no gráfico acima.
Consequentemente, qual será a potência, em watts, dissipada no resistor RL, se esse mesmo circuito for acionado pelo sinal de controle VG = VG2 mostrado no gráfico acima?
