Questão
ID 855782Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Potência: Instantânea, Ativa, Reativa, Aparente e Complexa
Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

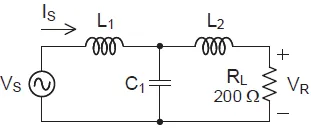

No circuito de corrente alternada monofásico mostrado abaixo, foi utilizado um multímetro para medir os valores eficazes da tensão VR na carga, da tensão VS na fonte e da corrente IS entregue pela fonte ao circuito. Os valores medidos estão anotados na Tabela a seguir.
Variável Medida | Valor Eficaz |
VS | 50 V |
IS | 0,2 A |
VR | 40 V |
Com base nos resultados medidos, conclui-se que o fator de potência do circuito visto pela fonte de tensão VS é
