Questão
ID 855287Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado
Ano: 2022 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

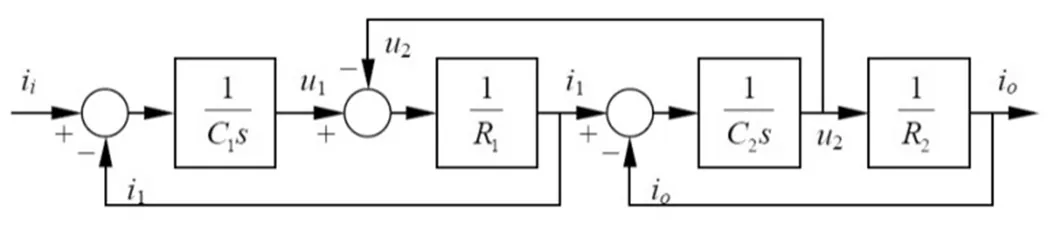

Considerando que o diagrama de blocos e a função de transferência, anteriormente apresentados, representam dois sistemas distintos, julgue os itens seguintes.

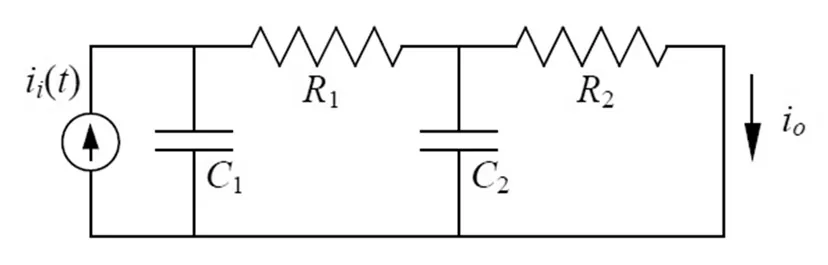

O diagrama de blocos apresentado expressa o circuito elétrico do filtro passa-baixas mostrado a seguir.
\(G\left(s\right)=\frac{s+5}{s^2+2s+2}\)
