Questão 854544

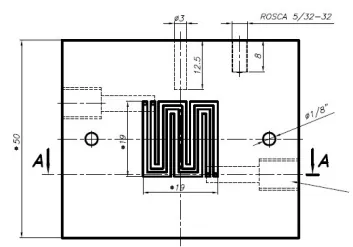

Figura 2A1-I

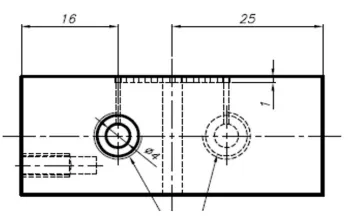

Figura 2A1-II

Considerando a figura 2A1-I, que representa a vista superior de uma placa monopolar de uma pilha a combustível, e a figura 2A1-II, que corresponde à vista lateral esquerda, bem como o estabelecido na norma NBR 10067:1995, julgue os itens a seguir.

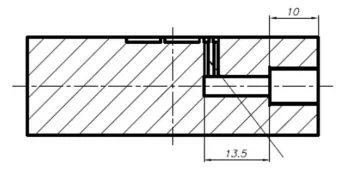

Com base na vista lateral esquerda, representada na figura 2A1-II, é correto afirmar que a vista frontal do corte é a apresentada na figura a seguir.
