Questão
ID 846025Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Sistemas de Numeração e Códigos
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério Público do Estado do Amazonas

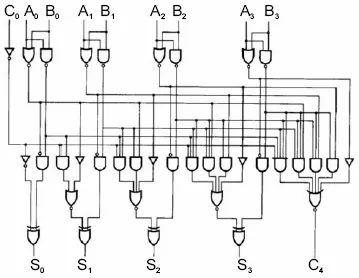

A figura acima mostra o diagrama de um circuito integrado que faz operações paralelas de dois números de quatro bits com carry de entrada e carry de saída. Considerando C 0 = 0, A 0 = 0, B 0 = 0, A 1 = 1, B 1 = 1, A 2 = 0, B 2 = 1, A 3 = 1 e B 3 = 1, julgue os itens a seguir.
O código BCD, encontrado nas saídas S 0 , S 1 , S 2 e S 3 , equivale ao número 4 decimal.
